Atuador Linear de Fuso c/ Perfil Estrutural em Alumínio 40x80C V-Slot e Roldanas

Atuador Linear de Fuso c/ Perfil Estrutural em Alumínio 40x80C V-Slot e Roldanas

Área do atuador e área útil (em tópicos):

Curso 250 mm

• Medida A: 250 mm
• Medida B: 274 mm
• Área útil: 162 mm

Curso 500 mm

• Medida A: 500 mm
• Medida B: 524 mm
• Área útil: 412 mm

Curso 1000 mm

• Medida A: 1000 mm
• Medida B: 1024 mm
• Área útil: 912 mm

Atuador linear utilizado para conjuntos, montagens e equipamentos que necessitem de deslocamento linear.

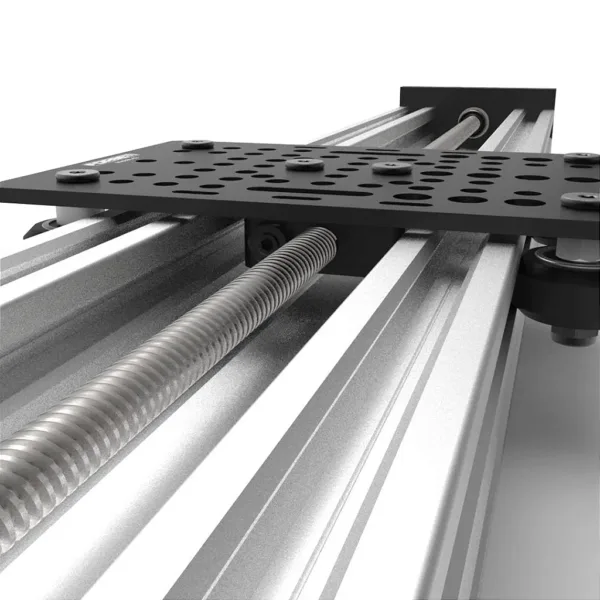

Esse conjunto utiliza o perfil C-beam como base para transformar o movimento rotativo de um fuso trapezoidal para as placas com roldanas.

Solução simples e robusta, onde é possível utilizar um motor Nema para rotação automatizada ou até mesmo através de alavanca, ou volante. Podendo ser realizado a movimentação manualmente.

Pode ser utilizado para montagem de Impressora 3D, CNC, Gravadora Laser e demais maquinários com movimentação linear.

Lista de Componentes – Modelo 250mm (Eixo com Fuso TR8)

• 1x Perfil 40x80C V-Slot – 250mm

  Material: Alumínio 6063-T5

• 2x Placa de montagem de fuso ou eixo para perfil 40x80C

  Material: Alumínio 6063-T5

• 10x Parafuso Allen cabeça baixa M5x20mm

  Material: Liga de aço

• 2x Rolamento 8x16x5mm

  Material: Liga de aço

• 2x Arruela lisa M8

  Material: Liga de aço

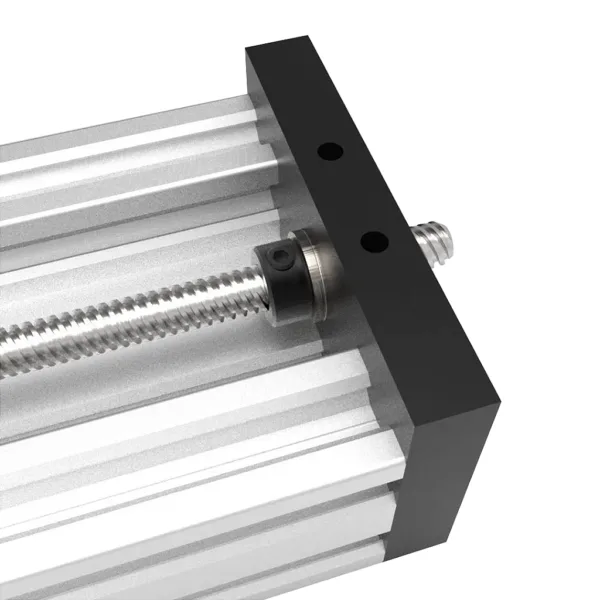

• 2x Colar de bloqueio para fuso TR8

  Material: AISI 1020

• 1x Fuso trapezoidal TR8x8mm (4 entradas) – 281mm

  Material: AISI 304

• 1x Bloco roscado anti-folga TR8x8mm

• 2x Porca Parlock DIN 982 M5

  Material: Liga de aço

• 1x Placa para perfil de 20 a 80mm com roldanas

  Material: Diversos

• 2x Espaçador 3mm

  Material: Alumínio 6351

Lista de Componentes – Modelo 500mm (Eixo com Fuso TR8)

• 1x Perfil 40x80C V-Slot – 500mm

  Material: Alumínio 6063-T5

• 2x Placa de montagem de fuso ou eixo para perfil 40x80C

  Material: Alumínio 6063-T5

• 10x Parafuso Allen cabeça baixa M5x20mm

  Material: Liga de aço

• 2x Rolamento 8x16x5mm

  Material: Liga de aço

• 2x Arruela lisa M8

  Material: Liga de aço

• 2x Colar de bloqueio para fuso TR8

  Material: AISI 1020

• 1x Fuso trapezoidal TR8x8mm (4 entradas) – 531mm

  Material: AISI 304

• 1x Bloco roscado anti-folga TR8x8mm

• 2x Porca Parlock DIN 982 M5

  Material: Liga de aço

• 1x Placa para perfil de 20 a 80mm com roldanas

  Material: Diversos

• 2x Espaçador 3mm

  Material: Alumínio 6351

Lista de Componentes – Modelo 1000mm (Eixo com Fuso TR8)

• 1x Perfil 40x80C V-Slot – 1000mm

  Material: Alumínio 6063-T5

• 2x Placa de montagem de fuso ou eixo para perfil 40x80C

  Material: Alumínio 6063-T5

• 10x Parafuso Allen cabeça baixa M5x20mm

  Material: Liga de aço

• 2x Rolamento 8x16x5mm

  Material: Liga de aço

• 2x Arruela lisa M8

  Material: Liga de aço

• 2x Colar de bloqueio para fuso TR8

  Material: AISI 1020

• 1x Fuso trapezoidal TR8x8mm (4 entradas) – 1031mm

  Material: AISI 304

• 1x Bloco roscado anti-folga TR8x8mm

• 2x Porca Parlock DIN 982 M5

  Material: Liga de aço

• 1x Placa para perfil de 20 a 80mm com roldanas

  Material: Diversos

• 2x Espaçador 3mm

  Material: Alumínio 6351

• ACB01-XXX
• ACB01-250
• ACB01-1000
• ACB01-500
