Atuador Linear de Fuso c/ Perfil Estrutural em Alumínio 40x80C V-Slot Preto e Roldanas

Atuador Linear de Fuso c/ Perfil Estrutural em Alumínio 40x80C V-Slot Preto e Roldanas

• Área do atuador: 250mm
• A: 250mm
• B: 274mm
• Área Útil:162mm

• Área do atuador: 500mm
• A: 500mm
• B: 524mm
• Área Útil: 412mm

• Área do atuador: 1000mm
• A: 1000mm
• B: 1024mm
• Área Útil: 912mm

• Atuador linear utilizado para conjuntos, montagens e equipamentos que necessitem de deslocamento linear.

• Esse conjunto utiliza o perfil C-beam como base para transformar o movimento rotativo de um fuso trapezoidal para as placas com roldanas.

• Solução simples e robusta, onde é possível utilizar um motor Nema para rotação automatizada ou até mesmo através de alavanca, ou volante. Podendo ser realizado a movimentação manualmente.

• Pode ser utilizado para montagem de Impressora 3D, CNC, Gravadora Laser e demais maquinários com movimentação linear.

• Lista de Componentes – Conjunto com Fuso TR8 (Perfil 40x80C)

• 1x Perfil 40x80C V-Slot

  Material: Alumínio 6063-T5

• 2x Placa de montagem de fuso ou eixo para perfil 40x80C

  Material: Alumínio 6063-T5

• 10x Parafuso Allen cabeça baixa M5x20mm

  Material: Liga de aço

• 2x Rolamento 8x16x5mm

• Material: Liga de aço

• 2x Arruela lisa M8

  Material: Liga de aço

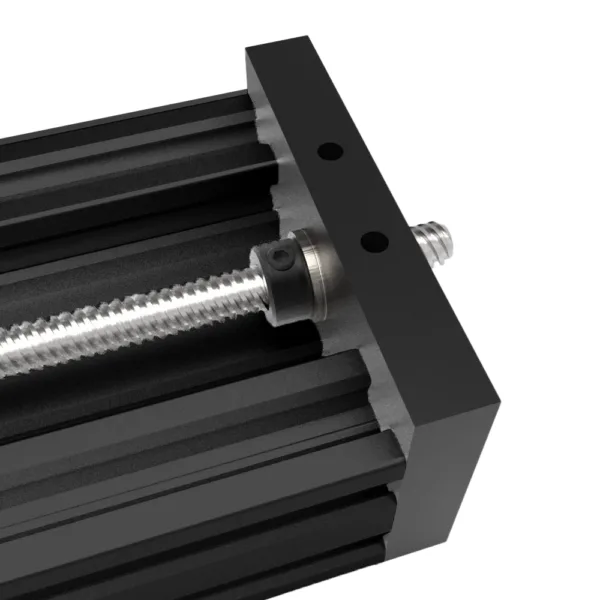

• 2x Colar de bloqueio para fuso TR8

  Material: AISI 1020

• 1x Fuso trapezoidal TR8x8mm (4 entradas) – 531mm

  Material: AISI 304

• 1x Bloco roscado anti-folga TR8x8mm

• 2x Porca Parlock DIN 982 M

• Material: Liga de aço

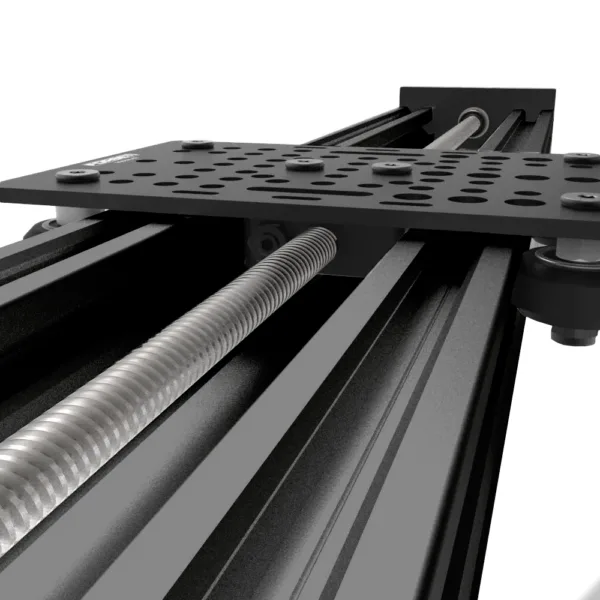

• 1x Placa para perfil de 20 a 80mm com roldana

  Material: Diversos

• 2x Espaçador 3mm

  Material: Alumínio 6351

• ACB01-XXX-PP
• ACB01-1000-PP
• ACB01-250-PP
• ACB01-500-PP
