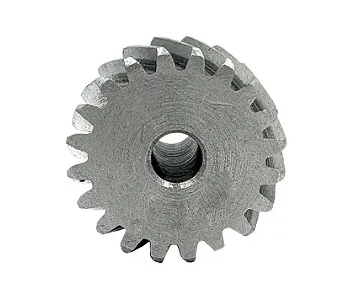

Engrenagem Helicoidal módulo 2,5 – 15, 20 e 36 dentes

Engrenagem Helicoidal Módulo 2,5 – 15, 20 e 36 Dentes

Engrenagens helicoidais em aço usinado de alta precisão, ideais para transmissões silenciosas, contínuas e com maior capacidade de carga. As hélices inclinadas garantem contato gradual entre os dentes, reduzindo vibração e proporcionando maior suavidade e durabilidade à operação.

Especificações técnicas gerais:

• Tipo: Engrenagem Helicoidal

• Módulo: 2,5

• Material: Aço

• Precisão: Usinada

• Sentido do Helicoide: Direito (padrão industrial)*

• Acabamento: Tratamento anticorrosivo (sob consulta)

*Alta durabilidade e desempenho mesmo sob carga constante.*

*Compatível com eixos, redutores e sistemas modulares.*



15 dentes:

• Material: Aço 1045
• Passo: 7,85mm
• Altura do dente: 5,41mm
• Diâmetro primitivo: 39,66mm
• Diâmetro externo: 44,66mm
• Diâmetro furo: 10mm
• Diâmetro máximo permitido furo: 25mm
• Direção da Hélice: Esquerda
• Peso: 320 g

20 dentes:

• Material: Aço 1045
• Passo: 7,85mm
• Altura do dente: 5,41mm
• Diâmetro primitivo: 52,88mm
•  Diâmetro externo: 57,88mm
• Diâmetro furo: 12mm
• Diâmetro máximo permitido furo: 35mm
• Direção da Hélice: Esquerda
• Peso: 580 g

36 dentes:

• Material: Aço 1045
• Passo: 7,85mm
• Altura do dente: 5,41mm
• Diâmetro primitivo: 95,18mm
• Diâmetro externo: 100,19mm
• Diâmetro furo: 16mm
• Diâmetro máximo permitido furo: 54mm
• Direção da Hélice: Esquerda
• Peso: 1760 g

• TMA-PH-M25-ZXX

• TEC-228, TEC-227, TEC-226
