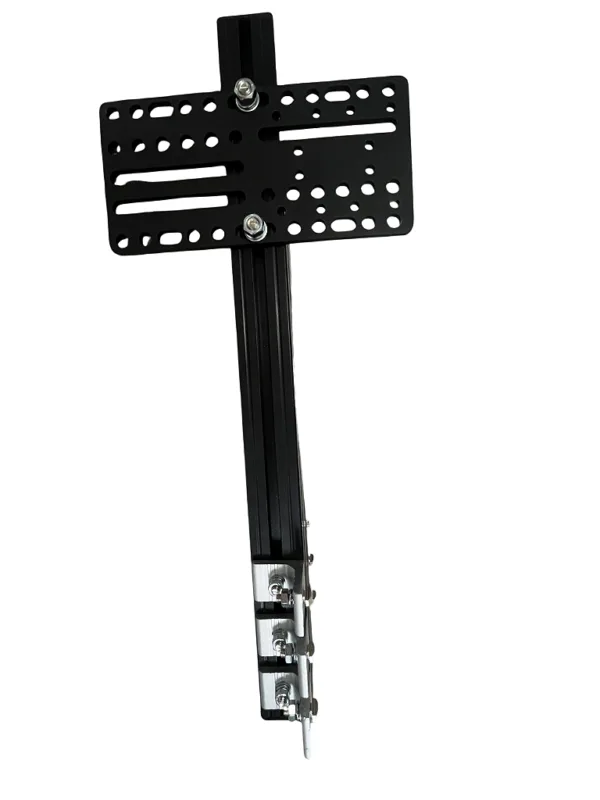

SUPORTE DE FREIO DE MÃO E CÂMBIO – COCKPIT RAF4CROSS | FORSETI

Características do Produto:

• Compatível com Cockpit Raf4Cross – PRO e Sport
• Estrutura construída em perfil de alumínio 40×80 pintado em preto, proporcionando durabilidade e excelente acabamento
• Placa ajustável para freio de mão e câmbio, com múltiplos furos e slots para diferentes configurações
• Fixação reforçada utilizando cantoneiras metálicas e parafusos martelo canal 8 mm
• Acompanha capa de fechamento da base para acabamento limpo e profissional
• Componentes produzidos com precisão conforme PAD DIN 2768, garantindo alinhamento perfeito
• Dimensões da estrutura (aprox.): 500 mm de comprimento
• Placa técnica usinada com dezenas de pontos de ajuste, permitindo compatibilidade com diversos modelos de freios de mão e shifters

O que vai na embalagem:

• Estrutura 40×80 preto
• Placa de câmbio e freio de mão
• 6 cantoneiras 38×38 mm
• Parafusos martelo M6 e M8
• Arruelas lisas e de pressão
• Porcas M6 e M8
• Capas de acabamento

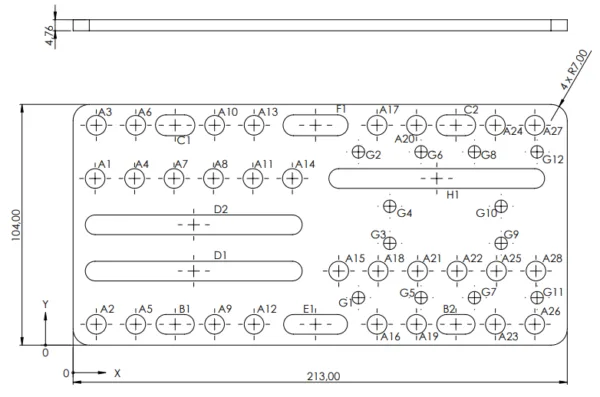

Tabela – Furações da Placa (imagem com mapa)

Série A — Furos Passantes (Ø8,50)

• A1 – X: 9,50 | Y: 72 | Ø8,50 passante
• A2 – X: 10 | Y: 9 | Ø8,50 passante
• A3 – X: 10 | Y: 95 | Ø8,50 passante
• A4 – X: 26,50 | Y: 72 | Ø8,50 passante
• A5 – X: 27 | Y: 9 | Ø8,50 passante
• A6 – X: 27 | Y: 95 | Ø8,50 passante
• A7 – X: 43,50 | Y: 72 | Ø8,50 passante
• A8 – X: 60,50 | Y: 72 | Ø8,50 passante
• A9 – X: 61 | Y: 9 | Ø8,50 passante
• A10 – X: 61 | Y: 95 | Ø8,50 passante
• A11 – X: 77,50 | Y: 72 | Ø8,50 passante
• A12 – X: 78 | Y: 9 | Ø8,50 passante
• A13 – X: 78 | Y: 95 | Ø8,50 passante
• A14 – X: 94,50 | Y: 72 | Ø8,50 passante
• A15 – X: 114,50 | Y: 32 | Ø8,50 passante
• A16 – X: 131 | Y: 9 | Ø8,50 passante
• A17 – X: 131 | Y: 95 | Ø8,50 passante
• A18 – X: 131,50 | Y: 32 | Ø8,50 passante
• A19 – X: 148 | Y: 9 | Ø8,50 passante
• A20 – X: 148 | Y: 95 | Ø8,50 passante
• A21 – X: 148,50 | Y: 32 | Ø8,50 passante
• A22 – X: 165,50 | Y: 32 | Ø8,50 passante
• A23 – X: 182 | Y: 9 | Ø8,50 passante
• A24 – X: 182 | Y: 95 | Ø8,50 passante
• A25 – X: 182,50 | Y: 32 | Ø8,50 passante
• A26 – X: 199 | Y: 9 | Ø8,50 passante
• A27 – X: 199 | Y: 95 | Ø8,50 passante
• A28 – X: 199,50 | Y: 32 | Ø8,50 passante

Série B — Furos Retangulares (8,50 × 16,50)

• B1 – X: 44 | Y: 9 | 8,50 × 16,50

• B2 – X: 165 | Y: 9 | 8,50 × 16,50

Série C — Furos Retangulares (9 × 17)

• C1 – X: 44 | Y: 95 | 9 × 17
• C2 – X: 165 | Y: 95 | 9 × 17

Série D — Janelas (8,50 × 93,50 e 8,50 × 93,00)

• D1 – X: 52 | Y: 32 | 8,50 × 93,50
• D2 – X: 52 | Y: 52 | 8,50 × 93,50

Série E — Abertura (8,50 × 27,50)

• E1 – X: 104,50 | Y: 9 | 8,50 × 27,50

Série F — Abertura (9 × 28)

• F1 – X: 104,50 | Y: 95 | 9 × 28

Série G — Furos Passantes (Ø5,40)

• G1 – X: 123 | Y: 20,50 | Ø5,40
• G2 – X: 123 | Y: 83,50 | Ø5,40
• G3 – X: 136,50 | Y: 44 | Ø5,40
• G4 – X: 136,50 | Y: 60 | Ø5,40
• G5 – X: 150 | Y: 20,50 | Ø5,40
• G6 – X: 150 | Y: 83,50 | Ø5,40
• G7 – X: 173 | Y: 20,50 | Ø5,40
• G8 – X: 173 | Y: 83,50 | Ø5,40
• G9 – X: 184,50 | Y: 44 | Ø5,40
• G10 – X: 184,50 | Y: 60 | Ø5,40
• G11 – X: 200 | Y: 20,50 | Ø5,40
• G12 – X: 200 | Y: 83,50 | Ø5,40

Série H — Janela (8,50 × 93,00)

• H1 – X: 156,75 | Y: 72 | 8,50 × 93,00

• CKP-SCFM01-01
