Sapata de Fixação T Simples p/ Perfil Base 30, 40, 45 e 80

Sapata de Fixação T Simples p/ Perfil Base 30, 40, 45 e 80

• Sapata de fixação t simples para perfil estrutural em alumínio.
• Permite a fixação de estruturas no chão.

TABELA DE MEDIDAS EM MILÍMETROS:

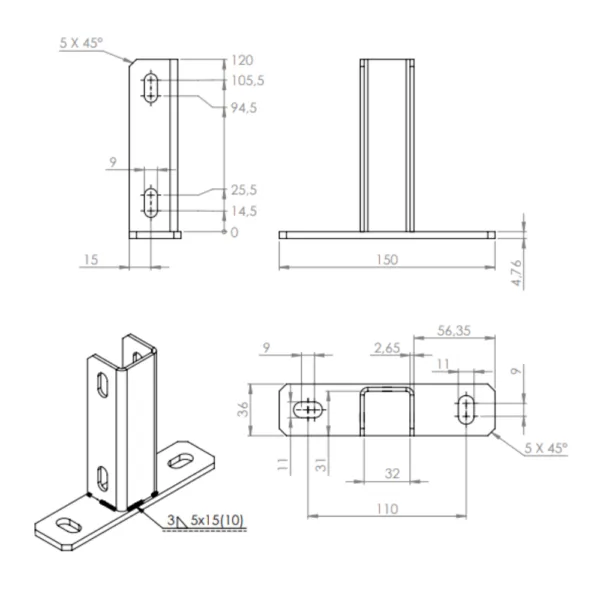

OPÇÃO: 30X30

• A: 120
• B: 105,5
• C: 94,5
• D: 25,5
• E: 14,5
• F: 9
• G: 15
• H: 150
• I: 110
• J: 36
• K: 31
• L: 32

P/ PERFIL:

• 30X30 BÁSICO
• 30X30 PARAFUSO
• 30X30 DE CANTO
• 30X30 DE FACE
• 30X30 FECHADO

OPÇÃO: 40X40

• A: 140
• B: 120,5
• C: 109,5
• D: 30,5
• E: 19,5
• F: 9
• G: 20
• H: 170
• I: 130
• J: 46
• K: 41
• L: 42

P/ PERFIL:

• 40X40 LEVE
• 40X40 BÁSICO
• 40X40 FECHADO

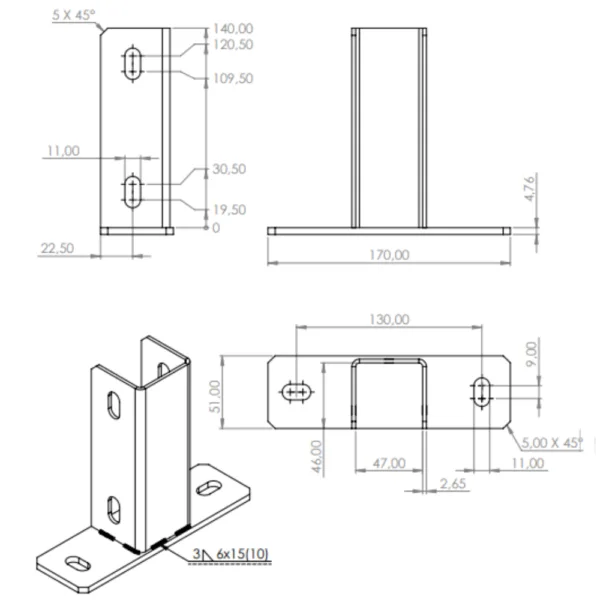

OPÇÃO: 45X45

• A: 140
• B: 120,5
• C: 109,5
• D: 30,5
• E: 19,5
• F: 11
• G: 22,5
• H: 170
• I: 130
• J: 51
• K: 46
• L: 47

P/ PERFIL:

• 45X45 PARAFUSO
• 45X45 BÁSICO

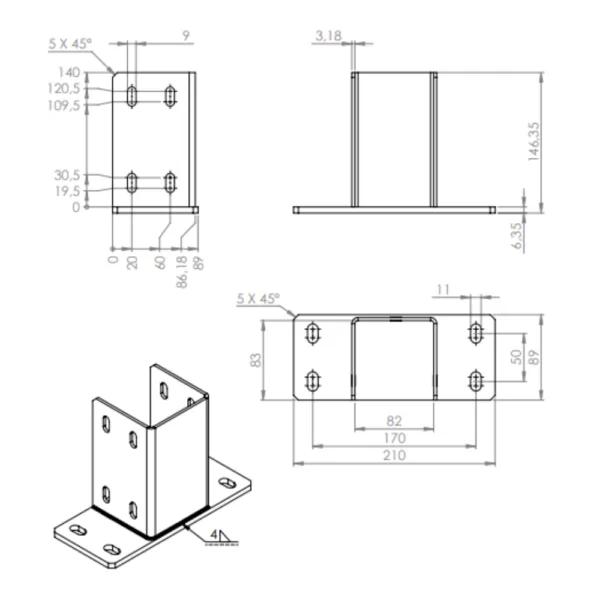

OPÇÃO: 80X80

• A: 140
• B: 120,5
• C: 109,5
• D: 30,5
• E: 19,5
• F: 9
• G: 20
• H: 210
• I: 170
• J: 89
• K: 83
• L: 82

P/ PERFIL:

• 80X80 BÁSICO
• 80X80 REFORÇADO

* MODELO 80X80 POSSUI TODAS AS FURAÇÕES DUPLAS COM ENTRE CENTROS DE 40MM*

• SPTXX-01-XXXX
• SPT40-03
• SPT30-01
• SPT40-01
• SPT45-01
